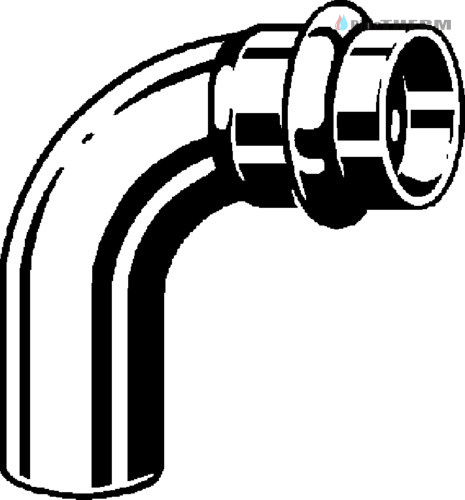

VIEGA WODA KOLANO 28/90° 1K (291 686)

VIEGA WODA
System złączek zaprasowywanych z miedzi, brązu lub brązu krzemowego podlegających badaniom wg normy DVGW W 534 ze znakiem jakości DVGW, oraz rur miedzianych wg PN‑EN 1057 i DVGW GW 392.
Do instalacji wody użytkowej wg DIN 1988.
Do układania instalacji natynkowych i podtynkowych przewodów rozprowadzających i pionów instalacyjnych w systemie Viega.

Złączki zaprasowywane

• Wszystkie rozmiary z SC‑Contur – połączenia niezaprasowane podczas montażu można zlokalizować szybko w momencie napełnienia instalacji. SC‑Contur posiada certyfikat i spełnia wymagania normy DVGW W 534, punkt 12.14, Złączki z wymuszoną nieszczelnością.
• Podczas próby szczelności z użyciem wody system Viega gwarantuje wykrycie niezaprasowanych połączeń w zakresie ciśnienia od 0,1 MPa–0,65 MPa, a przy próbie szczelności z użyciem sprężonego powietrza lub gazów obojętnych w zakresie od 22 hPa–0,3 MPa.

Oznaczenie

• Zielona kropka na połączeniu zaprasowywanym

Dane techniczne

• Złączki zaprasowywane i inne elementy systemu są stale optymalizowane. Na stronie internetowej firmy Viega viega.pl w zakładce Serwis można znaleźć aktualne wymiary montażowe.

Elementy uszczelniające

• EPDM, czarny (kauczuk etylenowo-​propylenowo-​dienowy); do 110°C; brak odporności na działanie rozpuszczalników węglowodorowych, węglowodorów chlorowanych, terpentyny i benzyny

Materiał złączek

• miedź, brąz: CC 499K
• brąz krzemowy*: CC 246E / CuSi4Zn9MnP
• (oba brązy znajdują się na liście UBA z dnia 15 marca 2017)

Zakresy zastosowania

• woda użytkowa
• ogrzewanie/podłączenie grzejnika
• woda deszczowa
• sprężone powietrze, gazy obojętne
• instalacje wody lodowej
• przemysł
• instalacje technologiczne

Zastosowania specjalne

• z elementem uszczelniającym EPDM (instalacje z płaskimi kolektorami słonecznymi)
• z elementem uszczelniającym FKM, wyposażenie dodatkowe (kolektory słoneczne-płaskie i próżniow, instalacje ciepłownicze i niskociśnieniowe instalacje parowe)
• używanie do innych niż podano obszarów zastosowania wymaga uzgodnienia z infolinią techniczną firmy Viega poprzez wysłanie zapytania materiałowego.

Warunki robocze

• Instalacje wody użytkowej - temperatura robocza maks. 85°C, ciśnienie robocze maks. 1,6 MPa
• Instalacje grzewcze - temperatura robocza maks. 110°C, ciśnienie robocze maks. 1,6 MPa

Wskazówka – ograniczenia do wody użytkowej
(zależnie od materiału rury– wyjątkiem są elementy takie jak złączki, armatura, aparaty itd.) Rury i złączki z miedzi wolno stosować wyłącznie w instalacjach, w których wartość pH wody użytkowej wynosi pH≥ 7,4 lub w przypadku wartości pH=7,0–7,4, jeśli całkowita zawartość węgla organicznego nie przekracza TOCmax ≤ 1,5 mg/l!

Wskazówka – ograniczenia do instalacji grzewczych: Według VDI 2035 i PN‑EN 12828!

Atesty

• Profipress (BK/W/0439/03/2019, ITB-​KOT-2019/1110 wydanie 1)

Stosowanie zaciskarek

• Bezpieczeństwo funkcjonalne systemów złączek zaprasowywanych zależy w głównej mierze od dobrego stanu używanych zaciskarek i szczęk zaciskowych. W związku z tym do zaciskania połączeń zaprasowywanych zalecamy stosowanie zaciskarek Viega. Narzędzia te należy regularnie kontrolować w autoryzowanych punktach serwisowych.

Przestrzegać zasad wykonywania instalacji mieszanych z materiałów nierdzewnych i rdzewnych!
Elementów miedzianych nie wolno montować przed elementami wykonanymi z ocynkowanych materiałów żelaznych!
